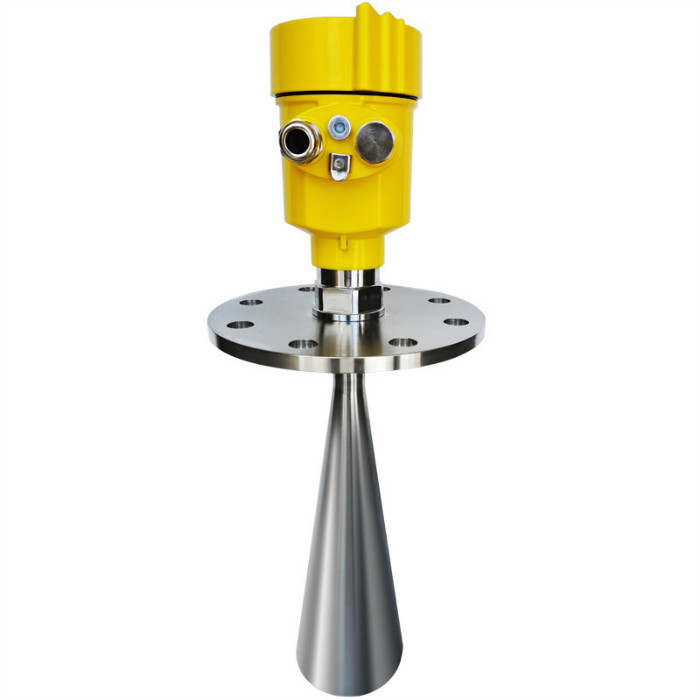

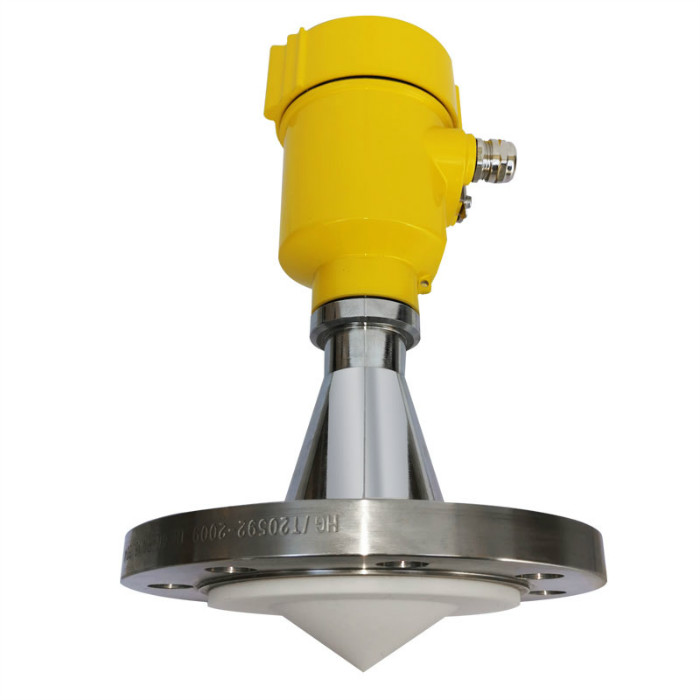

雷達液位計
應用領域：
適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。產品特點：
- 1、非接觸雷達，無磨損，無污染；
- 2、天線尺寸小，便于安裝；
- 3、測量盲區小，對于小罐測量也會取得良好的效果；
- 4、嚴重粉塵環境不會影響電磁波工作；
- 5、在波動的情況下也能獲得更優的性能；
- 6、測量固體和低介電常數介質的最佳選擇。
雷達波是一種特殊形式的電磁波，雷達料位計利用了電磁波的特殊性能來進行料位檢測。電磁波的物理特性與可見光相似，傳播速度相當于光速。其頻率為300MHz-3000GHz。電磁波可以穿透空間蒸汽、粉塵等干擾源，遇到障礙物易于被反射，被測介質導電性越好或介電常數越大，回波信號的反射效果越好。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。
|
探頭長度 |
0-70m |
|
介質溫度范圍 |
-40~250度 |
|
環境溫度 |
-40~70度 |
|
重復性 |
±2mm |
|
分辨率 |
1mm |
|
響應速度 |
>0.2S（根據具體使用情況而定） |
|
精度 |
±3mm |
|
壓力范圍 |
≤2Mpa（高壓可選） |
|
天線材料 |
不銹鋼 |
|
外殼防護等級 |
IP66 |
|
連接方式 |
G 1’’螺紋（最小可以做到1’’），法蘭（用戶選定） |
|
供電電壓 |
DC24V;AC220V |
|
輸出信號 |
4-20mA、hart協議、RS485協議 |
|
防爆等級 |
Exia II C T4 |
|
型 號 |
說 明 |
||||||
|
BL—YW900 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
法蘭連接喇叭式 |
|
B |
法蘭連接 |
||||||
|
C |
螺紋連接 |
||||||
|
D |
萬向型 |
||||||
|
輸出方式 |
1 |
4～20mA輸出 |
|||||
|
2 |
4-20mA+ Hart協議 |
||||||
|
3 |
RS485協議 |
||||||
|
測量量程 |
A |
0-30米（BL-YW900A） |
|||||
|
B |
0-15米（BL-YW900B） |
||||||
|
C |
0-15米（BL-YW900C） |
||||||
|
顯示類型 |
E |
四位LED顯示 |
|||||
|
C |
四位LCD顯示 |
||||||
|
防爆類型 |
N |
不防爆型 |
|||||
|
B |
防爆型Exd ⅡCT6 |
||||||
|
編碼器 |
1 |
不帶 |
|||||
|
2 |
帶 |
||||||
