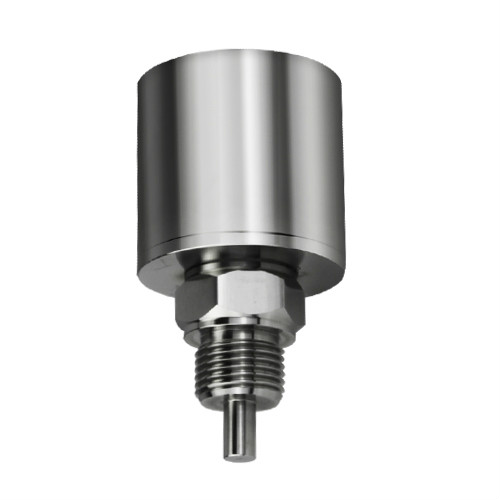

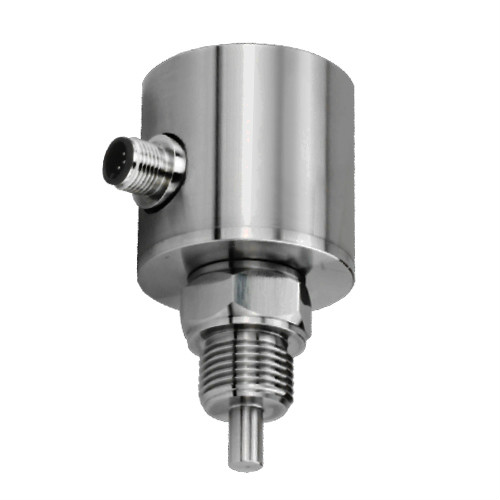

熱式流量開關
適用介質：
氣體，液體，切割液，潤滑油等。
產品特點：
- 1、無活動部件，免維護；
- 2、安裝方便，一種型號適用于多種管徑要求；
- 3、開關量連續調節，極低的壓力損失；

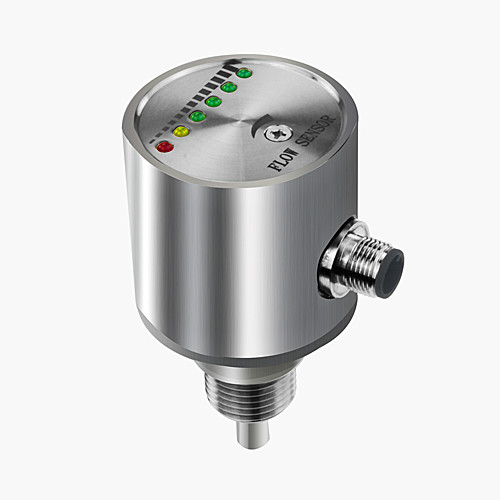

- 4、結構緊湊，LED顯示流動趨勢及開關狀態。
熱式流量開關主要是在水、氣、油等介質管路中在線或者插入式安裝監控水系統中水流量的大小。在水流量高于或者低于某一個設定點時，觸發輸出報警信號傳遞給機組，系統獲取信號后即可作出相應的指示動作，避免或減少主機“干燒”。
熱式流量開關基于熱式原理,在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻,當有介質流動時，感熱傳感器所接收到的熱量將隨介質的流速變化而變化，感熱傳感器將這溫差信號轉化成電信號，在流速達到某設定點時，熱式流量開關輸出開關量信號。
|
插入式設定范圍 |
1---150cm/s（水）3---300cm/s（油），20---3000cm/s（空氣） |
|
信號輸出 |
PNP、NPN、繼電器 |
|
供電 |
24V±20%DC |
|
接通電源 |
最大400mA（PNP或NPN型）最大1A@36VAC/DC（繼電器型） |
|
空載電流 |
最大80mA |
|
設定方式 |
電位器設定 |
|
耐壓范圍 |
100bar |
|
介質溫度變化 |
≤4℃/s |
|
響應時間 |
1…13s，典型值2s |
|
初始化時間 |
約8s |
|
電氣保護 |
反相，短路，過載保護 |
|
防護等級 |
IP67 |
|
介質溫度 |
-20…90℃ 環境溫度：-20…80℃ 儲存溫度：-20…80℃ |
|
材質 |
探頭：不銹鋼， 外殼：不銹鋼/鑄鋁 |
|
測量精度 |
±2% |
|
（熱式流量開關）選型 |
（熱式流量開關）說明 |
||||||
|
BL-FRC- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
插入式流量開關 |
|
B |
顯示型流量開關 |
||||||
|
F |
防爆型流量開關 |
||||||
|
連接方式 |
G12 |
接口螺紋G1/2（插入式） |
|||||
|
G14 |
接口螺紋G1/4 （插入式） |
||||||
|
H1 |
外螺紋連接（管段式） |
||||||
|
H2 |
法蘭連接（管段式） |
||||||
|
供電方式 |
G |
直流24V±20%供電 |
|||||
|
輸出方式 |
P |
PNP輸出 |
|||||
|
N |
NPN輸 |
||||||
|
C |
繼電器輸出(加常開＋常閉輸出(SPDT)) |
||||||
|
接液材質 |
S1 |
304材質 |
|||||
|
S2 |
316材質 |
||||||
|
接線方式 |
C |
M12接插件式 |
|||||
|
Z |
直接附線 |
||||||
