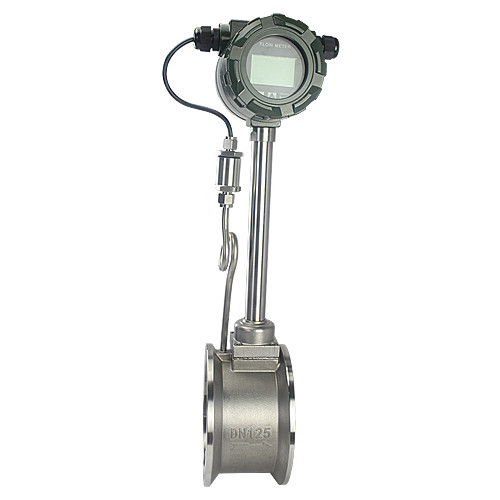

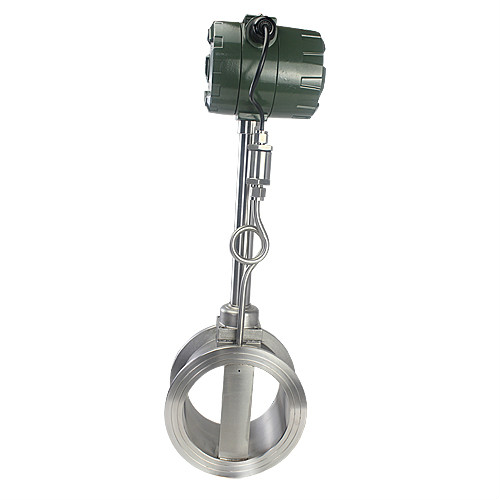

智能渦街流量計
產品用途：
廣泛應用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量，多用于液體、蒸汽以及壓縮空氣、煤制氣等多種中高流速介質的流量測量。產品特點：
- 1、集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量；
- 2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算；
- 3、 全新的數字濾波和修正功能使流量測量更加精準可靠；
- 4、電池供電型無需外接電源既可連續工作兩年以上；
- 5、全新點陣漢字液晶顯示，使用操作更方便。
智能(neng)渦街流(liu)量(liang)(liang)計(ji)是根據卡門(men)（Karman）渦街原(yuan)理(li)測量(liang)(liang)氣體(ti)、蒸汽或(huo)液體(ti)的體(ti)積(ji)流(liu)量(liang)(liang)、標況的體(ti)積(ji)流(liu)量(liang)(liang)或(huo)質量(liang)(liang)流(liu)量(liang)(liang)的體(ti)積(ji)流(liu)量(liang)(liang)計(ji)。在測量(liang)(liang)時(shi)幾(ji)乎不受流(liu)體(ti)密(mi)度、壓(ya)力、溫度、粘度等參(can)數的影(ying)響，因此可靠(kao)性高,維護量(liang)(liang)小。儀表參(can)數能(neng)長期(qi)穩(wen)定。
智(zhi)能渦(wo)街(jie)流量(liang)計執行(xing)《JB/T9249-1999渦(wo)街(jie)流量(liang)傳感器(qi)》，檢定(ding)標準《JJG1029-2007渦(wo)街(jie)流量(liang)計檢定(ding)規程》來執行(xing)和檢定(ding)。
（智能渦街流量計）基本參數
|
連接方式 |
法(fa)蘭連(lian)接或夾裝 |
|
精度等級 |
液(ye)體：±1.0R（管道式）；±2（插入式） 氣體(ti)或蒸汽：±1.5R（管(guan)道式）；±2.5（插入(ru)式） |
|
使用(yong)條件 |
介(jie)質溫度：-40℃～+70℃（常溫T1）；-40℃～+250℃（中溫T2）；-40℃～+350℃（高溫T3） 環境溫度：-20℃~+60℃；相對濕度：5～90；大氣壓力(li)：86～106KPa |
|
工作電源 |
A.外(wai)電源：+24VDC±15，紋波≤±5，適用(yong)于(yu)4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節(jie)3.6VDC鋰電池，當(dang)電壓低于(yu)2.0時出現欠(qian)壓指示。 |
|
整機功耗(hao) |
A.外電(dian)源：＜1W；B.內電(dian)源：平(ping)均功(gong)耗≤1W，可(ke)連續使用(yong)三年以上。 |
|
輸出功能 |
①脈沖信號(hao)；②4 ~ 20mA電流信號(hao)；③RS485通訊；④HART協議 |
（智能渦街流量計）流量范圍及性能指標
|
公(gong)稱通徑 |
管道式 |
插(cha)入式(shi) |
連(lian)接方式 |
耐(nai)壓(ya)等級 |
特(te)制(zhi)耐壓 |
|||
|
液(ye)體測量 |
氣體(ti)測量 |
液體測量(liang) |
氣體測量 |
|||||
|
（mm） |
（m3/h） |
（m3/h） |
（m3/h） |
（m3/h） |
------- |
（Mpa） |
（Mpa） |
|
|
DN15 |
1.2-6.2 |
5-25 |
|
法蘭/夾裝 |
1.6/2.5 |
4.0 |
||
|
DN20 |
1.5-10 |
8-50 |
法蘭(lan)/夾裝 |
1.6/2.5 |
||||
|
DN25 |
1.6-16 |
10-70 |
法蘭/夾裝 |
1.6/2.5 |
||||
|
DN32 |
1.9-19 |
15-150 |
法蘭(lan)/夾裝 |
1.6/2.5 |
||||
|
DN40 |
2.5-26 |
22-220 |
法蘭/夾(jia)裝 |
1.6/2.5 |
||||
|
DN50 |
3.5-38 |
36-320 |
法蘭/夾(jia)裝 |
1.6/2.5 |
||||
|
DN65 |
6.2-65 |
50-480 |
法蘭/夾(jia)裝 |
1.6/2.5 |
||||
|
DN80 |
10-100 |
70-640 |
法蘭/夾裝 |
1.6/2.5 |
||||
|
DN100 |
15-150 |
130-1100 |
法蘭/夾裝 |
1.6/2.5 |
||||
|
DN125 |
25-250 |
200-1700 |
法蘭/夾裝 |
1.6 |
||||
|
DN150 |
36-380 |
280-2240 |
法蘭/夾裝(zhuang) |
1.6 |
||||
|
DN200 |
62-650 |
580-4960 |
70-700 |
600-6000 |
法(fa)蘭/夾(jia)裝/插(cha)入 |
1.6 |
||
|
DN250 |
140-1400 |
970-8000 |
110-1100 |
1060-10600 |
法蘭/夾裝/插(cha)入(ru) |
1.6 |
||
|
DN300 |
200-2000 |
1380-11000 |
180-1800 |
1500-15000 |
法蘭/夾裝(zhuang)/插入 |
1.6 |
||
|
DN350 |
|
210-2100 |
2000-20000 |
插入 |
1.6 |
|
||
|
DN400 |
270-2700 |
2700-27000 |
插入 |
1.6 |
||||
|
DN450 |
350-3500 |
3300-33000 |
插(cha)入 |
1.6 |
||||
|
DN500 |
450-4500 |
4200-42000 |
插入 |
1.6 |
||||
|
DN600 |
600-6000 |
6100-61000 |
插(cha)入(ru) |
1.6 |
||||
|
DN800 |
800-8000 |
|
插(cha)入 |
1.6 |
||||
|
DN1000 |
1200-12000 |
|
插入 |
1.6 |
||||
|
DN1200 |
1800-18000 |
|
插入 |
1.6 |
||||
|
DN1500 |
2600-26000 |
|
插(cha)入 |
1.6 |
||||
|
（智能渦街(jie)流(liu)量計）型號 |
（智能渦街流量計）說明 |
||||||||
|
LUGB |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
||
|
儀表類型(xing) |
1 |
|
|
|
|
|
|
法(fa)蘭(lan)連接（管(guan)道(dao)式(shi)） |
請參考【流量范圍及性能指標】表格中參數→連接方式 |
|
2 |
法蘭夾裝（管道式(shi)） |
||||||||
|
3 |
簡易安裝（插入式） |
||||||||
|
4 |
球閥安裝（插入式） |
||||||||
|
測量介質(zhi) |
1 |
氣體(ti) |
|||||||
|
2 |
液體 |
||||||||
|
3 |
蒸(zheng)汽(qi) |
||||||||
|
公稱通(tong)徑 |
** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
|||||||
|
結構形式 |
Z |
一體式儀表(biao) |
|||||||
|
F |
分體式儀表(biao) |
||||||||
|
轉換器類型 |
N |
傳感器型：+12V或(huo)24V供(gong)電，輸(shu)出三線制脈沖信號 |
|||||||
|
A |
變送器型：+24V供電，輸出(chu)二線制4～20mA |
||||||||
|
B |
內供電，現場顯示無信號輸出 |
||||||||
|
C |
內(nei)供電+外(wai)供電，現場顯示并輸出二線制4～20mA（可(ke)增加協議輸出） |
||||||||
|
D1 |
一體化溫(wen)度補償：適合飽和(he)蒸汽 |
||||||||
|
D2 |
一體化溫(wen)度壓力補償：適合過熱蒸汽(qi)及一般氣體 |
||||||||
|
防(fang)爆等級 |
N |
標準型(xing)，不防爆(bao) |
|||||||
|
E |
隔爆型，ExdIICT5或ExdIIBT6 |
||||||||
|
耐壓等級 |
N |
常規 |
|||||||
|
H(x) |
高壓（協商訂貨） |
||||||||
