超聲波液位計
應用領域：
可用于多種惡劣場合液位的測量，無需接觸介質。水及污水處理 ：泵房、集水井、生化反應池、沉淀池，電力、礦山：灰漿池、煤漿池、水處理等。產品特點：
- 1、穩定性好，滿度、零點長期穩定性可達0.25%FS/年；
- 2、反向保護、限流保護電路；
- 3、固態結構，無可動部件；
- 4、高可靠性，使用壽命長；
- 5、安裝方便、結構簡單、經濟耐用；
- 6、重量輕、不結垢、不污染介質。

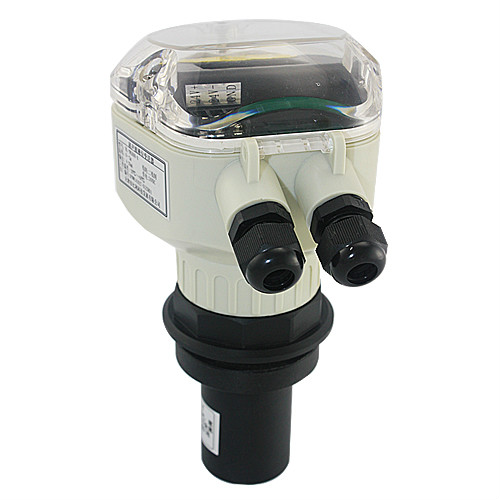

YW3000超聲波液位儀是一種智能型非接觸式液（物）位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測技術和計算機技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的物料高度的測量，也可用于距離的測量。
超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
|
功 能 |
一體型 |
分 體 型 |
|
量 程 |
5米、10米、15米、20米、30米、40米、50米、60米 |
5米、10米、15米、20米、30米、40米、50米、60米、70米 |
|
測量精度 |
0.5%-1.0% |
0.5%-1.0% |
|
分辨率 |
3mm或0.1%（取大者） |
3mm或0.1%（取大者） |
|

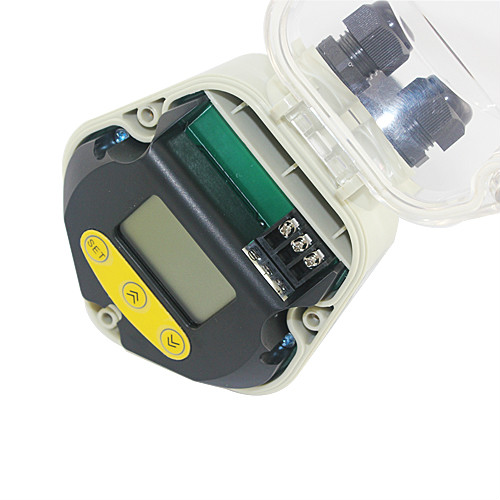

顯 示 |
中文液晶顯示 |
中文液晶顯示 |
|
模擬輸出 |
4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載 |
4～20mA/510Ω負載 |
|
繼電器輸出 |
可選配2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程 |
可選配）單通道為2組，雙通道是4組AC 250V/8A 或DC 30V/ 5A 狀態可編程 |
|
供 電 |
標配24VDC 可選 220V AC+15% 50Hz |
標配220V AC+15% 50Hz 可選24VDC 120mA 定做電池供電 |
|
環境溫度 |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
|
通 信 |
可選485，232通信（廠家協議） |
可選485，232通信（廠家協議） |
|
防護等級 |
顯示儀表IP65，探頭IP68 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
無 |
可達100米，標配10米 |
|
探頭安裝 |
根據量程和探頭的選型 |
根據量程和探頭的選型 |
|
型號 |
說明 |
||||||
|
BL—YW3000- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
一體式 |
|
B |
分體式 |
||||||
|
輸出方式 |
M |
4～20mA輸出 |
|||||
|
R1 |
開關量輸出 |
||||||
|
R2 |
4～20mA+RS485輸出 |
||||||
|
供電方式 |
D |
24VDC |
|||||
|
A |
250VAC |
||||||
|
顯示類型 |
E |
四位LED顯示 |
|||||
|
C |
四位LCD顯示 |
||||||
|
防爆類型 |
N |
不防爆型 |
|||||
|
B |
防爆型 Exd II CT4 |
||||||
|
測量范圍 |
1 |
5M |
|||||
|
2 |
10M |
||||||
|
3 |
15M |
||||||
|
4 |
20M（分體） |
||||||
|
5 |
30M（分體） |
||||||
|
6 |
40M（分體） |
||||||
|
7 |
50M（分體） |
||||||
