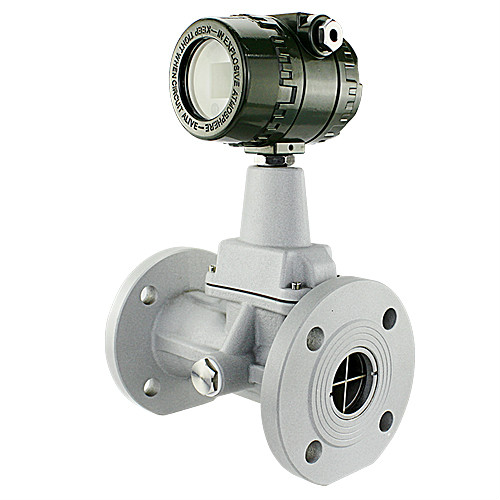

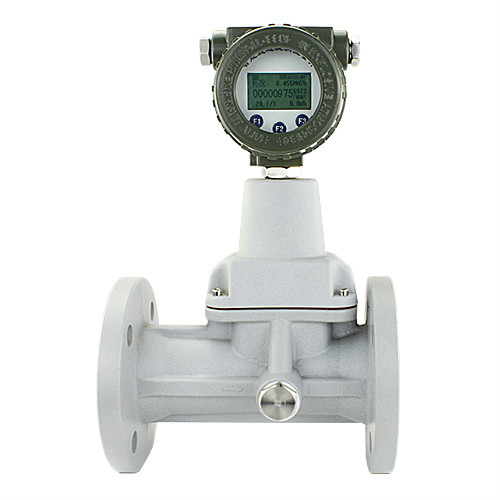

旋進旋渦流量計
產品用途：
應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品，多用于中高流速氣體計量。產品特點：
- 1、無機械可動部件，耐腐蝕，長期運行無須特殊維護；
- 2、工藝安裝條件不苛刻；
- 3、流量測量范圍較寬，可在小流量區域進行有效工作；
- 4、就地顯示流量值，并帶多種信號輸出；
- 5、壓力損失較大，為渦街流量計的3～4倍。
旋(xuan)進(jin)旋(xuan)渦氣體(ti)流量(liang)計是具有(you)功能(neng)強、流量(liang)范圍寬、操作維修簡單,、安裝使用方便等優點，并且主要技術(shu)指(zhi)標(biao)均達(da)到國外同類產品(pin)的先(xian)進(jin)水平的新型、成熟氣體(ti)流量(liang)儀表。
當沿著軸向(xiang)的流(liu)(liu)體進(jin)入(ru)流(liu)(liu)量(liang)(liang)計入(ru)口時(shi)，旋(xuan)葉(xie)強迫流(liu)(liu)體進(jin)行(xing)(xing)旋(xuan)轉運動，于是(shi)在旋(xuan)渦(wo)(wo)(wo)(wo)發生體中(zhong)(zhong)心產生漩渦(wo)(wo)(wo)(wo)流(liu)(liu)，旋(xuan)渦(wo)(wo)(wo)(wo)流(liu)(liu)在文丘里管中(zhong)(zhong)旋(xuan)進(jin)，到達收縮段突然節流(liu)(liu)使旋(xuan)渦(wo)(wo)(wo)(wo)流(liu)(liu)加速。當旋(xuan)渦(wo)(wo)(wo)(wo)流(liu)(liu)突然進(jin)入(ru)擴散段后(hou)，因(yin)回流(liu)(liu)的作(zuo)用強迫進(jin)行(xing)(xing)旋(xuan)進(jin)式(shi)二(er)次(ci)旋(xuan)轉。如(ru)果儀(yi)表內部具有優化的幾何結構，那(nei)么在較(jiao)寬量(liang)(liang)程范圍內，旋(xuan)渦(wo)(wo)(wo)(wo)的頻率(lv)就(jiu)與流(liu)(liu)量(liang)(liang)成(cheng)正(zheng)比(bi)，并未線性。該頻率(lv)是(shi)由壓(ya)電傳感器檢測到的微弱電信(xin)號(hao)經(jing)前(qian)置放大器放大、濾波(bo)、整形后(hou)轉成(cheng)與流(liu)(liu)速成(cheng)正(zheng)比(bi)的脈沖(chong)信(xin)號(hao)，最后(hou)送(song)往流(liu)(liu)量(liang)(liang)積(ji)算儀(yi)進(jin)行(xing)(xing)運算與處理。
（旋(xuan)進旋(xuan)渦氣(qi)體(ti)流量計）基本參數
|
連接(jie)方(fang)式 |
法(fa)蘭連接 |
|
精度(du)等級 |
±1.5R（±1R需特(te)制）* |
|
使用條件 |
介質溫(wen)度(du)：-20℃～+80℃；環境(jing)溫(wen)度(du)：-30℃~+60℃； 相(xiang)對濕度：5～95；大氣壓力：70～106KPa |
|
工作電(dian)源 |
A.外電(dian)源：+24VDC±15，紋(wen)波(bo)≤±5，適(shi)用于4-20mA輸出、脈沖輸出、RS485等 B.內(nei)電(dian)源：1節3.6VDC鋰(li)電(dian)池，當(dang)電(dian)壓(ya)低于2.0時出現欠壓(ya)指示。 |
|
整機功耗 |
A.外電源(yuan)：＜1W； B.內電源：平均功耗≤1W，可連(lian)續使(shi)用三年以上。 |
|
輸(shu)出功能(neng) |
①脈沖信(xin)號(hao)(hao)②4 ~ 20mA電流信(xin)號(hao)(hao)③IC卡控制(zhi)信(xin)號(hao)(hao)④RS485通訊⑤HART協(xie)議 |
（旋(xuan)進旋(xuan)渦氣體流量計）流量范圍及性能指標
|
公稱通徑 |
流量范圍 |
壓力損失 |
耐壓等級 |
精確(que)度 |
儀表(biao)材質 |
|
(mm) |
（m3/h） |
（Kpa） |
（Mpa） |
------- |
------- |
|
DN20 |
1.2～15 |
3.3 |
1.6；2.5 |
1.5/1.0 |
≤2.5Mpa 鋁合金 |
|
DN25 |
2.5～30 |
2.1 |
1.5/1.0 |
||
|
DN32 |
4.5～60 |
2.9 |
1.5/1.0 |
||
|
DN50 |
10～150 |
3.9 |
1.5/1.0 |
||
|
DN80 |
28～400 |
3.7 |
1.6；2.5 |
1.5/1.0 |
≤1.6Mpa 鋁合金 |
|
DN100 |
50～800 |
5.9 |
1.5/1.0 |
||
|
DN150 |
150～2250 |
11.0 |
1.6；2.5；4.0 |
1.5/1.0 |
|
|
DN200 |
360～3600 |
16.0 |
1.5/1.0 |
|
（旋進旋渦氣體流量計）型號 |
（旋進旋渦氣體流量計）說明 |
|||||
|
LUX |
—□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
|
內電源供電，就地顯示，無輸出 |
|
C |
|
數顯表頭（雙供電，輸出脈沖信號，IC卡控制信號，4-20mA） |
||||
|
D |
|
溫壓補償表頭（雙供電，輸出脈沖信號，IC卡控制信號，4-20mA） |
||||
|
公稱通徑 |
*** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
||||
|
耐(nai)壓(ya)等級 |
WP1 |
1.6 Mpa |
||||
|
WP2 |
2.5 Mpa |
|||||
|
WP3 |
4.0Mpa |
|||||
|
WP4 |
|
6.3Mpa |
||||
|
精(jing)度等級 |
P1 |
1.0級精度 |
||||
|
P2 |
1.5級(ji)精(jing)度 |
|||||
