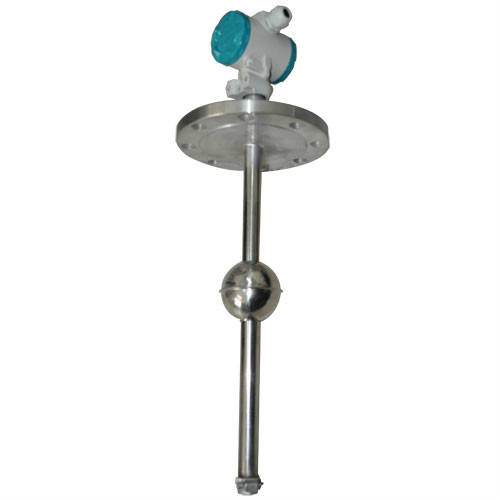

浮球式液位計
應用領域：
廣泛應用于石油、化工、橡膠、醫藥、船舶、軍事、電力、食品、水處理等行業的各種塔、罐、槽、球形容器和鍋爐等設備，也適用于大壩水位，水庫水位監測與污水處理等等。產品特點：
- 1、現場指示，可配遠傳變送器、報警開關；
- 2、讀數直觀醒目、觀察指示器方向可根據需求改變；
- 3、測量范圍大，不受貯槽高度的限制；
- 4、指示器與被測介質完全隔離，密封性好，使用安全；
- 5、結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
浮球液位計是以磁浮球?yàn)闇y量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加就地液晶顯示，可現場顯示4~20mA電流及液位值，遠傳供給控制室可實現液位的自動檢測、控制和記錄。該儀表適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量最為理想。
浮球液位計是根據阿基米德浮力原理設計的，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現液面的遠距離檢測和控制。
|
測量范圍 |
0-4000mm(普通)0-3500mm（防腐） |
|
精度等級 |
±20mm |
|
供電電源 |
24V DC |
|
公稱壓力 |
≤1.6MPa |
|
輸出信號 |
4～20mA |
|
環境溫度 |
-40℃～80℃ |
|
工作溫度 |
-20℃～120℃ |
|
負載電阻 |
250Ω |
|
介質粘度 |
≤0.015PaS |
|
連接方式 |
法蘭、螺紋 |
|
防護等級 |
IP65 |
|
防爆等級 |
Exia II C T6 |
|
接液材質 |
316不銹鋼304不銹鋼 |
|
型號 |
說明 |
||||||
|
BL-YW700 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
連接方式 |
A |
|
|
|
|
|
螺紋連接（需客戶選定） |
|
B |
法蘭連接（需客戶選定） |
||||||
|
輸出信號 |
M |
4～20mA輸出 |
|||||
|
V |
0-5V輸出 |
||||||
|
H |
4～20mA+現場顯示 |
||||||
|
測量范圍 |
G-□ |
量程(單位:M) |
|||||
|
顯示類型 |
Z |
LCD液晶顯示 |
|||||
|
E |
無顯示 |
||||||
|
接線形式 |
N |
不防爆型 |
|||||
|
E |
防爆型（防爆等級 Exd II BT4 ） |
||||||
|
S |
直接甩線 |
||||||
|
精度標準 |
L |
2%標準精度 |
|||||
