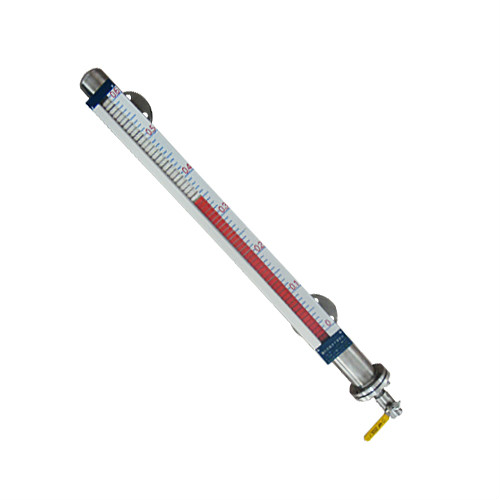

磁翻板液位計
應用領域：
適用于石油、化工治金、食品、釀酒、醫藥、化學纖維、化肥及環保電力給水等工業部門?？捎糜诟鞣N塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。產品特點：
- 1、測量精度高，磁效應高，翻轉靈活；
- 2、適宜在光線暗的場所應用，夜間可觀察；
- 3、結構簡單維修方便；
- 4、被測介質與指示系統是分離的，具有良好的密閉性。
磁翻板液位計是以磁浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反應被測液體或界面的測量儀表。磁翻板液位計應用連通管原理，保證被測容器與測量管體間的液位相等，當測量管中的浮子隨被測液體等量變化，浮子中的磁性體與顯示板上顯示色柱中的磁性體耦合作用，使色柱翻轉，白色表示無液，紅色表示有液，以達到接地顯示液位的數值。液位計可就地直接指示液位亦可附加液位極限報警器和遠傳，實現遠距離液位報警和監控。
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。在與容器連接的連通管內，浮筒隨管內的液面上升、下降從而反映容器的液位變化，然后通過浮簡內的磁鋼，將液位的變化傳輸?shù)郊t、白指示反光柱上。液位上升時，紅半螢光柱連續翻向外面，液位下降時，白半反光柱連續翻向外面。根據紅半反光柱指示的液位高度讀出具體數值。
|
測量范圍 |
0-4000mm |
|
工作溫度 |
-20℃-100℃，100℃-400℃ |
|
法蘭標準 |
用戶提供國標或是非標 |
|
介質粘度 |
≤0. 04Pa oS |
|
頂裝型法蘭 |
凸面法蘭 |
|
工作壓力 |
普通0---1.0MPa高壓1.0---4.0MPa |
|
帶蒸汽加熱型液位計的加熱套 |
壓力≤0.6MPa |
|
型號 |
說明 |
|||||||
|
BL—YW600 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
|
頂裝式 |
|
B |
|
側裝式 |
||||||
|
主體材質 |
1 |
|
1Cr18Ni9Ti |
|||||
|
2 |
|
304 |
||||||
|
3 |
|
316 |
||||||
|
公稱壓力 |
1 |
|
0.6MPa |
|||||
|
2 |
|
1.0Mpa |
||||||
|
3 |
|
2.5Mpa |
||||||
|
4 |
|
4.0Mpa |
||||||
|
5 |
|
客戶指定 |
||||||
|
輸出形式 |
1 |
|
現場顯示 |
|||||
|
1 |
|
開關輸出+現場顯示 |
||||||
|
2 |
|
4-20mA輸出+現場顯示 |
||||||
|
3 |
|
4-20mA輸出+開關輸出+現場顯示 |
||||||
|
測量范圍 |
L |
|
法蘭間距（客戶指定） |
|||||
|
法蘭材質 |
S1 |
|
304不銹鋼 |
|||||
|
S2 |
|
316不銹鋼 |
||||||
|
連接法蘭口徑 |
25 |
DN25 |
||||||
|
32 |
DN32 |
|||||||
|
40 |
DN40 |
|||||||
|
50 |
DN50 |
|||||||
|
*** |
客戶指定 |
|||||||
