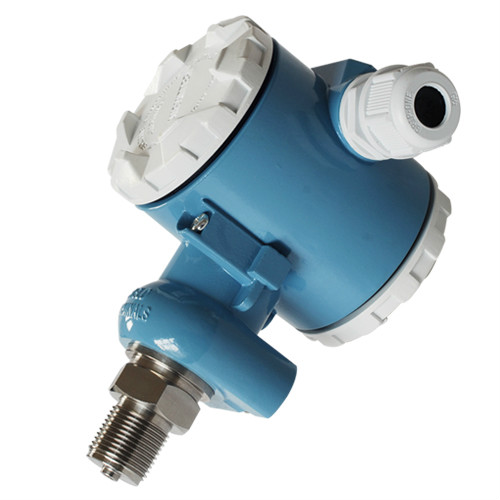

智能型壓力變送器
應用領域：
廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。
產品特點：
- 1、安裝方便，可直接安裝，也可采用支架安裝
- 2、抗變頻干擾，高穩定性、高可靠性
- 3、表壓、絕壓、負壓均可測量
- 4、零點可遷移，量程可調節
- 5、支持組網應用
智能型壓力變送器有表壓和絕壓兩種測壓方式，采用了國外最先進的擴散硅傳感器和陶瓷傳感器及其制造工藝，可通過三按鍵自由現場組態，并可安裝高對比度帶背光LCD顯示器，變送器現場數據恢復，4~20mA疊加HART協議數字信號，與介質接觸部分采用316L不銹鋼膜片或陶瓷膜片。壓力變送器，內置陶瓷電容、擴散硅、陶瓷壓阻式傳感器。應用于惡劣環境下或高溫環境或適用于衛生要求嚴格的環境，均能確保最優質的性能和長期穩定性。
|
測量范圍 |
相對壓力 |
最大測量范圍0～60Mpa |
|
|
最小測量范圍0～2Kpa |
|||
|
負相對壓力 |
最大測量范圍 -0.1～+60Mpa |
||
|
最小測量范圍 -1～+1 Kpa |
|||
|
量程遷移 |
可做標準量程4：1的遷移 |
||
|
精度等級 |
±0.075%、±0.2%、±0.5% |
||
|
工作電壓 |
12.5～36VDC |
||
|
穩定性 |
在規定的工作溫度內，環境溫度每變化10℃，輸出變化≤量程的±0.2%，年漂移＜±0.5% |
||
|
震動影響 |
任意軸上，200HZG為0.01%FS，年穩定性優于0.1% |
||
|
輸出信號 |
4～20mA；0-10mA;1-5V；0-5V;0-10V；hart協議；RS485通訊 |
||
|
工作溫度 |
-20℃～85℃（高溫最高可做到350度） |
||
|
負載電阻 |
≤ 1000Ω |
||
|
相對濕度 |
95％不冷凝 |
||
|
防爆等級 |
不防爆或ExdIIBT4—BT6 |
||
|
防護等級 |
IP65 |
||
|
材質 |
傳感器 |
擴散硅，96%氧化鋁陶瓷，316L，藍寶石，單晶硅，應變片 |
|
|
密封材料 |
氟素橡膠，PTFE（聚四氟乙烯） |
||
|
儀表外殼材料 |
壓鑄合金鋁，表面環氧噴涂 |
||
|
主體結構材料 |
0Gr18Ni9（304不銹鋼） |
||
| （智能型壓力變送器）型號 | （智能型壓力變送器）說明 | |||||||
| BL-Y201 | -□ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 儀表類型 | K |
|
|
|
|
|
|
擴散硅 |
| T |
陶瓷壓阻 |
|||||||
| 量程范圍 | 1 |
-100Kpa～0Kpa～2kpa～60Mpa（擴散硅） |
||||||
| 2 |
0Mpa～60Mpa～2kpa（擴散硅） |
|||||||
| 3 |
-100Kpa～0Kpa～50kpa～60Mpa（陶瓷壓阻） |
|||||||
| 4 |
0Mpa～50kpa～60Mpa（陶瓷壓阻） |
|||||||
| 輸出形式 | 1 |
4~20mA |
||||||
| 2 |
0~10mA |
|||||||
| 3 |
1~5V |
|||||||
| 4 |
0~10V |
|||||||
| 5 |
4~20Ma+現場顯示 |
|||||||
| 6 |
4~20Ma+Hart |
|||||||
| 7 |
4~20Ma+現場顯示+Hart |
|||||||
| 8 |
RS485通訊 |
|||||||
| 精度等級 | P1 |
0.1%FS |
||||||
| P2 |
0.2%FS |
|||||||
| P5 |
0.5%FS |
|||||||
| 連接方式 | M1 |
M20×1.5外螺紋 |
||||||
| M2 |
M27×2外螺紋 |
|||||||
| G1/2 |
G1/2外螺紋 |
|||||||
| T |
特殊要求 |
|||||||
| 附件功能 | M0 |
無顯示 |
||||||
| M1 |
LCD液晶顯示器 |
|||||||
| M2 |
LED液晶顯示器 |
|||||||
| 防爆類型 | N |
無防爆 |
||||||
| F |
防爆型Exd II BT4 |
|||||||
