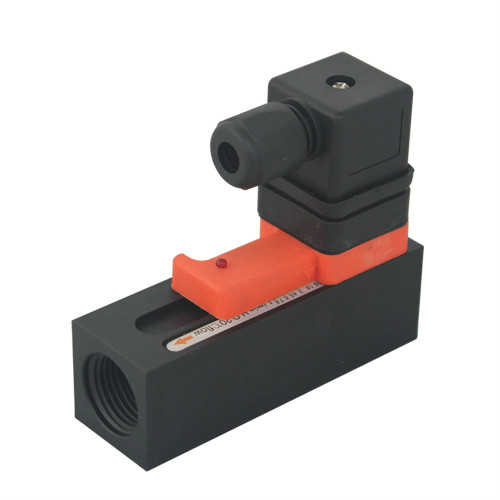

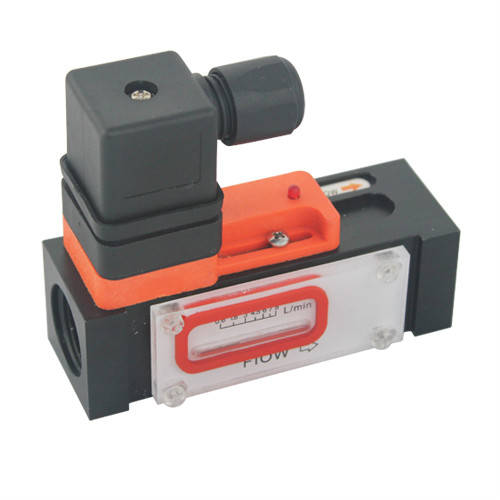

活塞式流量開關
適用介質：
適(shi)用于小口徑管道的氣(qi)體和液體的流量控制。
產品特點：
- 1、極小的壓力損失；
- 2、良好的重復性,抗污能力；
- 3、機械部分與電子部分完全隔離；
- 4、設定精度精確，用戶無須在現場設定；
- 5、LED顯示開關狀態，開關量輸出可選擇。
活塞式(shi)流量開關(guan)是用于電(dian)熱水(shui)器、太陽能熱水(shui)器、空調器以及其他水(shui)系統的水(shui)循環控制(zhi)、進出(chu)水(shui)控制(zhi)、水(shui)加熱控制(zhi)、水(shui)泵開關(guan)控制(zhi)、電(dian)磁閥通斷控制(zhi)或出(chu)水(shui)斷電(dian)、出(chu)水(shui)通電(dian)控制(zhi)等過程，當達到一定流量后將水(shui)流轉換為(wei)開關(guan)式(shi)電(dian)信號的傳感(gan)器件。
活(huo)塞式流(liu)(liu)(liu)量開關(guan)(guan)殼(ke)體(ti)內部的(de)(de)流(liu)(liu)(liu)體(ti)通道上(shang)裝有(you)一個內部裝有(you)永久磁鐵的(de)(de)活(huo)塞。當管路(lu)中(zhong)的(de)(de)水流(liu)(liu)(liu)量大于設定流(liu)(liu)(liu)量時，磁芯在(zai)水流(liu)(liu)(liu)作用下產(chan)生位移并帶(dai)動磁源產(chan)生磁控(kong)(kong)作用使(shi)傳感(gan)器(qi)輸(shu)出“1”開關(guan)(guan)信號,該信號輸(shu)入到設備控(kong)(kong)制(zhi)系(xi)統(tong)，經(jing)功率擴(kuo)放大后實現以水流(liu)(liu)(liu)量控(kong)(kong)制(zhi)的(de)(de)目的(de)(de)。當管路(lu)中(zhong)的(de)(de)水流(liu)(liu)(liu)量小(xiao)于設定流(liu)(liu)(liu)量后，磁芯在(zai)復位彈(dan)簧推力(li)作用下帶(dai)動磁源回位，使(shi)傳感(gan)器(qi)輸(shu)出 “0”開關(guan)(guan)信號,停止系(xi)統(tong)的(de)(de)工作。
|
精(jing)確(que)度 |
±5%總量程 |
|
遲(chi)滯 |
視(shi)開關(guan)點而定，最小0.5L/Min |
|
開(kai)關設定刻(ke)度 |
介(jie)質為水,溫(wen)度20℃,水平(ping)安裝狀態進行標定(ding)的。安裝位置(zhi),介(jie)質和溫(wen)度變化會(hui)對開關值(zhi)略有影響 |
|
LED顯示 |
直流(liu)供電LED顯示(shi)開關(guan)狀態，交流(liu)無LED顯示(shi)、雙(shuang)開關(guan)輸出(chu)。 |
|
接(jie)線方式 |
直接甩線、霍斯曼(man)接頭、航(hang)空插頭 |
|
輸出 |
干簧(huang)開(kai)關 , 容量 24VDC / 250VAC ,100mA |
|
耐壓 |
10bar(塑料）50bar(鋁型(xing)) 100bar（不銹鋼） |
|
平均壓力損失 |
0.3bar(在25L/min) |
|
介質溫度 |
最大90℃ |
|
防(fang)護等級(ji) |
IP65 |
|
（活塞式流(liu)量開關）型(xing)號 |
（活塞(sai)式流量開關）說明(ming) |
|||||||
|
BL-FRE- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
|
標準型活塞式 |
|
B |
顯示型(xing)活塞式 |
|||||||
|
儀表口徑 |
008 |
DN8 螺(luo)紋接口 G1/4 |
||||||
|
010 |
DN10螺紋(wen)接(jie)口(kou) G3/8 |
|||||||
|
015 |
DN15螺紋接口(kou) G1/2 |
|||||||
|
020 |
DN20螺紋接口 G3/4 |
|||||||
|
025 |
DN25螺紋(wen)接口(kou) G1 |
|||||||
|
供電方式 |
D |
直流(liu)供電24V±20%DC |
||||||
|
J |
交(jiao)流供(gong)230V±15%AC |
|||||||
|
表體材質 |
S |
塑料外殼 |
||||||
|
L |
陽極氧化鋁外殼 |
|||||||
|
X |
不(bu)銹鋼外(wai)殼 |
|||||||
|
設定(ding)范圍 |
1 |
設定范圍：0.6…8L/min |
||||||
|
2 |
設定范圍：1…15L/min |
|||||||
|
3 |
設定范圍：2…25L/min |
|||||||
|
接線方(fang)式 |
M |
M12接插件 |
||||||
|
Z |
直接附線 |
|||||||
|
開關點 |
1 |
1個開關(guan)點輸出(chu) |
||||||
|
2 |
2個(ge)開關點輸出 |
|||||||
