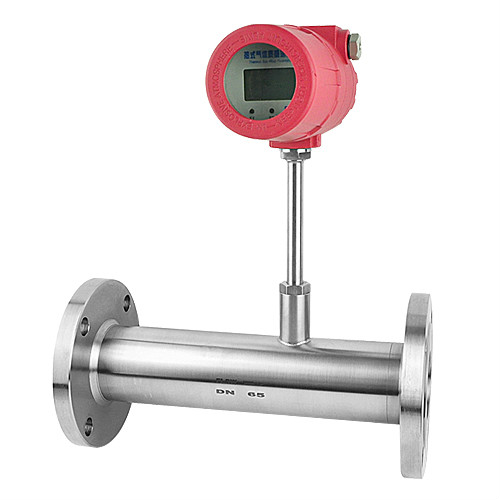

熱式氣體質量流量計
應用領域：
氧氣、氮?dú)?、氫氣、氯氣及多組分氣體測量（乙炔氣體除外）;高爐煤氣、焦?fàn)t煤氣測量；煙道氣測量；沼氣、水處理中的曝氣和氯氣測量；壓縮空氣測量；天然氣、液化氣、火炬氣等氣體流量測量。產品特點：
- 1、對氣體流量測量無需溫度壓力補償，測量方便準確；
- 2、寬量程比，可以用于氣體檢漏；
- 3、抗震性能好使用壽命長，不受震動對測量精度的影響；
- 4、整體數字化電路測量，測量準確、維修方便；
- 5、采用RS-485通訊，可以實現工廠自動化、集成化。
熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。
熱式氣體質量流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度T1；另一個傳感器自加熱到高于介質溫度T2，它用于感測流體流速，稱為速度傳感器。該溫度ΔT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2的溫度下降，若要使ΔT保持不變，就要提高T2的供電電流，氣體流動速度熱快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。
|
性能 |
（熱式氣體質量流量計）技術參數 |
|
|
結構形式 |
插入式 |
管道式 |
|
測量介質 |
常見穩態氣體（乙炔、三氯化硼等不穩定介質不可測） |
|
|
管徑范圍 |
DN65～4000mm |
DN10～300mm |
|
流速范圍 |
0.1～100Nm/s |
|
|
準確度 |
±1～2.5% |
|
|
工作溫度 |
傳感器：-40～+200℃ 轉換器：-20～+45℃ |
|
|
工作壓力 |
介質壓力≤1.6MPa |
介質壓力≤1.6MPa |
|
供電電源 |
(DC 24V 或者AC 220V)≤18W |
|
|
響應速度 |
>1s |
|
|
輸出信號 |
4-20mA(光電隔離，最大負載500歐）、RS-485(光電隔離需單獨定制） |
|
|
報警 |
1-2路常開觸點、24V/0.5A |
|
|
供貨類型 |
一體化結構 |
|
|
管道材質 |
碳鋼、不銹鋼、塑料等 |
|
|
現場顯示 |
四行 漢字液晶顯示 |
|
|
顯示內容 |
質量流量、標況體積流量、累積流量、標準流速等 |
|
|
防護等級 |
IP65 |
|
|
傳感器材質 |
不銹鋼 |
不銹鋼 |
|
（熱式氣體質量流量計）型號 |
（熱式氣體質量流量計）說明 |
|||||||||
|
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
||
|
儀表類型 |
C |
|
|
|
|
|
|
|
|
插入式 |
|
D |
法蘭 |
|||||||||
|
E |
螺紋 |
|||||||||
|
F |
其他方式 |
|||||||||
|
材質 |
A |
304 |
||||||||
|
B |
316 |
|||||||||
|
C |
其他材質 |
|||||||||
|
公稱通徑 |
** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
||||||||
|
耐壓 |
S |
1.6MPa |
||||||||
|
M |
2.5MPa |
|||||||||
|
T |
4MPa |
|||||||||
|
溫度 |
I |
-40～100℃ |
||||||||
|
II |
-40～150℃ |
|||||||||
|
III |
-40～200℃ |
|||||||||
|
輸出信號 |
1 |
4-20mA |
||||||||
|
2 |
RS485通訊 |
|||||||||
|
3 |
HART協議 |
|||||||||
|
4 |
RS232通訊 |
|||||||||
|
電源 |
DC |
24V |
||||||||
|
AC |
220V |
|||||||||
|
顯示方式 |
J |
一體顯示 |
||||||||
|
S |
分體顯示 |
|||||||||
|
防爆 |
B |
防爆 |
||||||||
|
0 |
無 |
|||||||||
