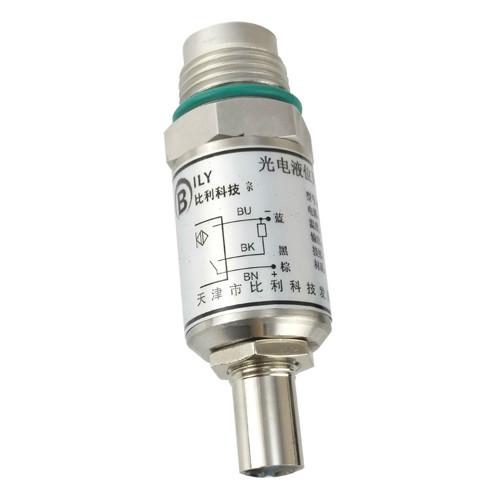

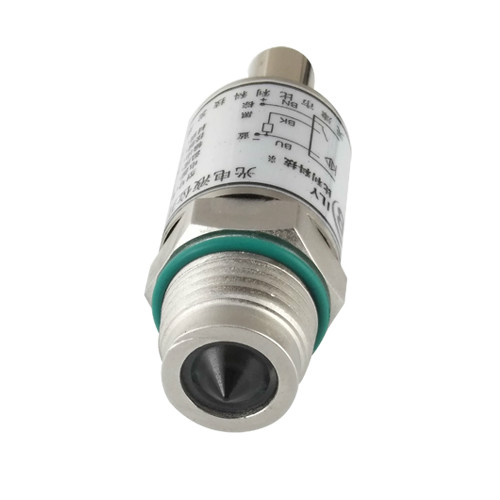

光電液位開關
應用領域：
主要適用凈水/污水處理，石油化工，燃料工業，油壓機械，發電機設備，電工，造紙，印刷，食品，飲料等多種行業的液位控制。產品特點：
- 1、外殼材質多種可選擇，可耐酸堿；
- 2、尺寸小，可安裝在空間狹小位置，安裝方便，節省時間；
- 3、準確可重復開關點；
- 4、LED指示警報狀態，燈亮表示輸出動作。
光電液位開關是利用光電傳感器來控制開關從而控制液位的開關裝置。
光電液位開關使用紅外線探測，利用光線的折射及反射原理，光線在兩種不同介質的分界面將產生反射或折射現象。當被測液體處于高位時則被測液體與光電開關形成一種分界面，當被測液體處于低位時，則空氣與光電開關形成另一種分界面，這兩種分界面使光電開關內部光接收晶體所接收的的反射光強度不同，即對應兩種不同的開關狀態。
|
工作壓力 |
≤1MPa |
|
工作溫度 |
-20~80度 |
|
供電電壓 |
5~12VDC / 10~28VDC（±5%） |
|
供電電流 |
500mA |
|
輸出類型 |
NPN，PNP以及開關量輸出類型 |
|
可選材質 |
PC，黃銅, 聚砜樹脂，SUS304 |
|
適用介質 |
油、廢水、水性溶液，酒類，酒精等。 |
|
導線長度 |
20AWG，250mmPTFE線，8mm鍍錫 |
|
連接方式 |
G管螺紋，NPT錐管螺紋，M制螺紋以及SAE（帶O型圈）多種連接方式。 |
|
（光電液位開關）型 號 |
（光電液位開關）說 明 |
|||||
|
BL-YW680 |
□ |
/□ |
/□ |
/□ |
/□ |
|
|
封裝材質 |
P |
|
|
|
|
PC |
|
J |
聚砜樹脂 |
|||||
|
C |
黃銅 |
|||||
|
S |
SUS2204 |
|||||
|
輸出形式 |
K |
開關輸出 |
||||
|
P |
PNP輸出 |
|||||
|
N |
NPN輸出 |
|||||
|
供電電壓 |
01 |
5 VDC |
||||
|
02 |
5~12 VDC |
|||||
|
03 |
10~28VDC |
|||||
|
連接方式 |
-G0 |
M12X1 |
||||
|
-G1 |
1/4 NPT |
|||||
|
-G2 |
1/2 NPT |
|||||
|
-G3 |
G1/2 |
|||||
|
觸點形式 |
NO |
常開觸點 |
||||
|
NC |
常閉觸點 |
|||||
