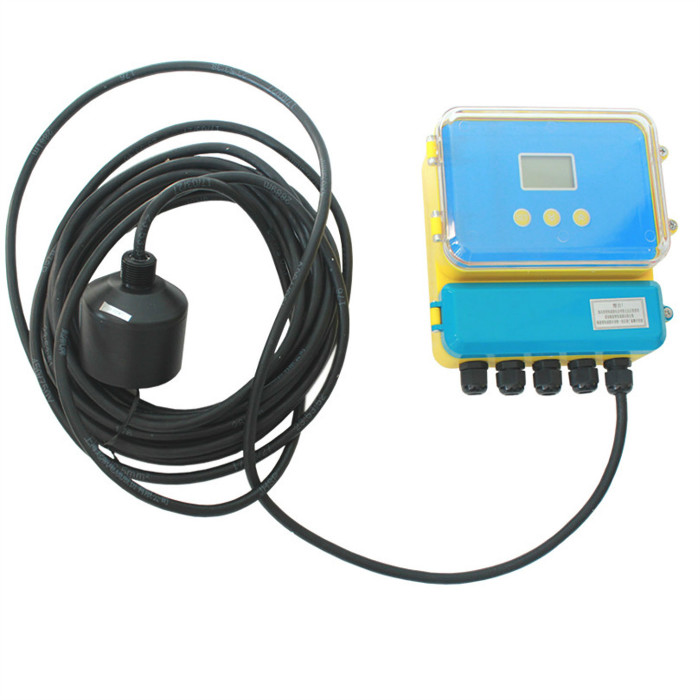

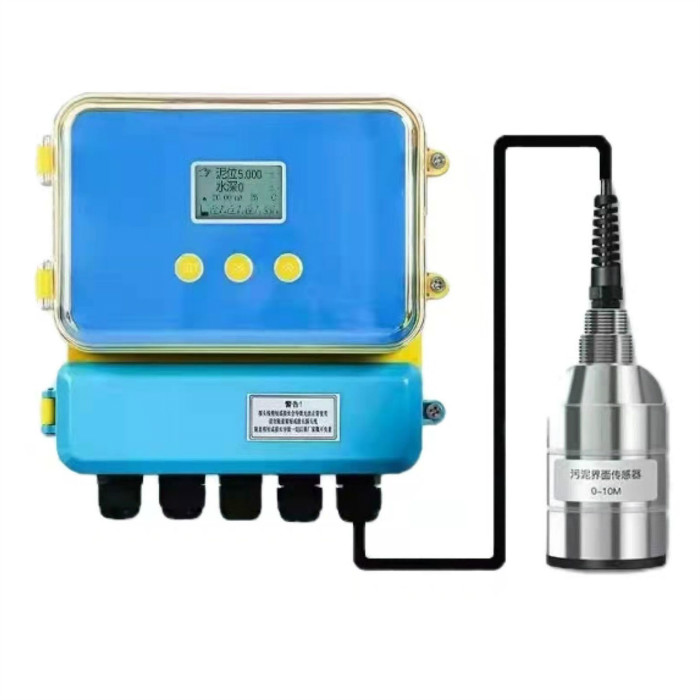

超聲波泥水界面儀
產品特點：
1、中文菜單，波形顯示，易于操作，簡單方便。
2、4-20mA電流輸出、PB總線以及無線傳輸。3、根據泥層自動調節發射功率。
4、先進的數學模型運算，抗干擾設計。
應用領域
水廠，洗礦場、電力、化工廠、鋼鐵廠等沉淀池及濃縮池及農業，過濾系統等需要對污泥厚度變化實時監測和相關工藝過程控制行業。
傳感器發出超聲波遇到泥層會反射，測出發射波和反射波之間的時間，就可以得出傳感器到泥層的距離H；傳感器到池子底面的距離是用戶設置的L；這樣就可以得到泥層的厚度D=L-H。
2、產品用途
在線實時監測污泥濃度
|
型號 |
BLYW3000 |
|
常規量程 |
5米、10米、15米、20米 |
|
特殊量程 |
1米、30米 、40米、50米、60米 |
|
測量精度 |
0.25%-0.5% |
|
分辨率 |
3mm或0.1%（取大者） |
|
顯示 |
12864點陣式中文液晶 |
|
模擬輸出 |
2路4～20mA/750Ω負載 |
|
繼電器輸出 |
2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程（可選配） |
|
供電 |
220V AC+15% 50Hz或者24VDC 120mA 可選 |
|
環境溫度 |
顯示儀表(變送器)-20～+60℃，探頭(傳感器)-20～+80℃ |
|
通信 |
可選485通信 |
|
防護等級 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
可達200米，標配10米 |
|
探頭安裝 |
根據量程和探頭的選型 |
備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特殊規格。
| 性能參數（訂貨選定） | |
| 量程： | 0～20m（與傳感而不同） |
| 盲區： | <0.5-1.5m（與量程而不同） |
| 分辨率： | 1mm |
| 誤差： | ±0.5%F.S |
| 頻率： | 20～5000KHz |
| 輸出（訂貨選定） | |
| 輸出信號： | 4～20mA、RS485/Modbus、HART |
| 開關輸出： | 四路NPN、四路繼電器(AC:5A 250V DC:10A 24V) |
| 供電電壓： | AC220V或DC12-24V 功耗：<5W |
| 物理性能 | |
| 主機材質： | ABS傳感器材質：304 |
| 產品尺寸（單位mm） | |
| 主機尺寸： | 180mm×160mm×76mm |
| 連接方式： | G1/2 |
| 鍵盤： | 全鍵盤按鍵 |
| 顯示： | 中英文LCD、彩屏TFT |
| 傳感器線纜： | 線纜10m（可定制） |
