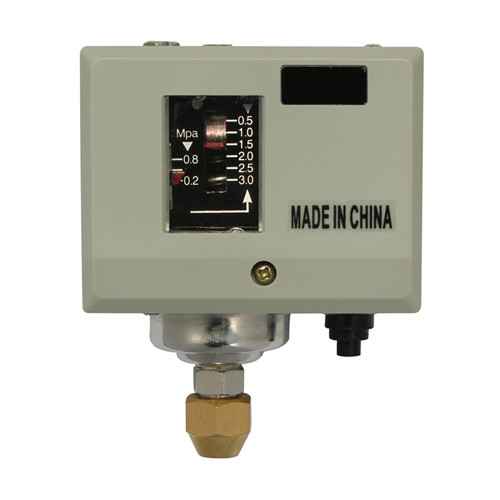

小型壓力開關
應用領域：
用于船舶、冷凍設備及其他工業設備與執行機構配套，對氣體、蒸汽或液體的壓力進行兩位式控制。
產品特點：
- 1、機械式開關，無需供電，使用簡單
- 2、有常開常閉觸點
- 3、壓力報警點可調
- 4、 結構緊湊、體積小且抗震性能好
- 5、使用方便，工作穩定，機械壽命長
小型壓力開關是一種自動控制和保護裝置，它系隨著壓力的變化而使電路閉合或斷開的電開關，用于船舶、冷凍設備及其他工業設備與執行機構配套，對氣體、蒸汽或液體的壓力進行兩位式控制。
當系統內壓力高于或低于額定的安全壓力時,小型壓力開關感應器內碟片瞬時發生移動,通過連接導桿推動開關接頭接通或斷開,當壓力降至或升額定的恢復值時,碟片瞬時復位,開關自動復位,或者簡單的說是當被測壓力超過額定值時,彈性元件的自由端產生位移,直接或經過比較后推動開關元件,改變開關元件的通斷狀態,達到控制被測壓力的目的。小型壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
1.儀表參數
| 開關元件 |
微動開關 |
|
外殼防護等級 |
IP65 |
|
環境溫度 |
-20-80℃ |
|
介質溫度 |
0-90℃ |
|
安裝位置 |
壓力接口垂直向下（允許傾斜15°） |
|
抗震性能 |
Max10m/s2 |
|
重復性誤差 |
≤1.5% |
|
觸點容量 |
DC 24V 3A；AC 220V 4.5A ； |
| 序號 |
對應設定值調節范圍 |
復位壓差調節范圍 |
設定值誤差 |
重復性誤差 |
|
01 |
0~0.2 |
0.02-0.10 |
±0.02 |
0.008 |
|
02 |
0~0.4 |
0.03-0.12 |
±0.02 |
0.008 |
|
03 |
0~0.6 |
0.04-0.15 |
±0.03 |
0.01 |
|
04 |
0~0.8 |
0.05-0.2 |
±0.03 |
0.01 |
|
05 |
0.2~1.2 |
0.1-0.4 |
±0.05 |
0.02 |
|
06 |
0.4~1.6 |
0.1-0.4 |
±0.10 |
0.025 |
|
07 |
0.4~2.0 |
0.1-0.4 |
±0.10 |
0.035 |
|
08 |
0.5~3.0 |
0.2-0.8 |
±0.15 |
0.05 |
|
（小型壓力開關）型 號 |
（小型壓力開關）說 明 |
||||
|
BL-YLJ- |
□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
切換差不可調 |
|
K |
切換差可調 |
||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
|||
|
02 |
設定值調節范圍參照設定值參照表 |
||||
|
03 |
設定值調節范圍參照設定值參照表 |
||||
|
04 |
設定值調節范圍參照設定值參照表 |
||||
|
05 |
設定值調節范圍參照設定值參照表 |
||||
|
06 |
設定值調節范圍參照設定值參照表 |
||||
|
07 |
設定值調節范圍參照設定值參照表 |
||||
|
08 |
設定值調節范圍參照設定值參照表 |
||||
|
連接方式 |
A |
用安裝板過渡安裝 |
|||
|
B |
用控制器本體直接安裝 |
||||
