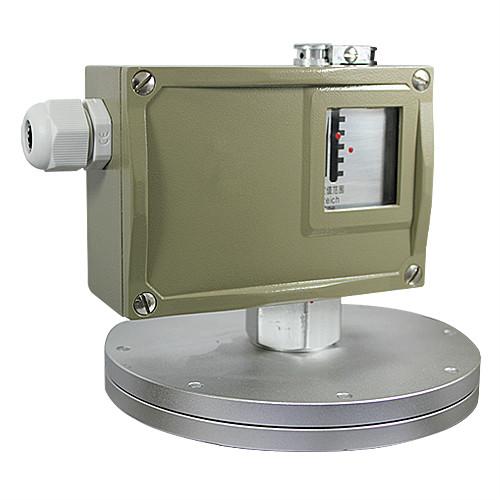

微壓壓力開關
應用領域：
主要適用于各種空氣等中性氣體和水，液壓油，潤滑油，輕燃油等液體介質。產品特點：
- 1、機械式開關，無需供電，使用簡單
- 2、有常開常閉觸點
- 3、壓力報警點可調
- 4、適用于防爆要求的場合
- 5、使用方便，工作穩定，機械壽命長
- 6、控制靈敏度高
微壓壓力開關采用膜片式傳感器?？捎糜诳諝獾戎行詺怏w和水、液壓油、潤滑油、輕燃油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-16KPa—2.5Mpa。
當系統內壓力高于或低于額定的安全壓力時,微壓壓力開關-感應器內碟片瞬時發生移動,通過連接導桿推動開關接頭接通或斷開,當壓力降至或升額定的恢復值時,碟片瞬時復位,開關自動復位,或者簡單的說是當被測壓力超過額定值時,彈性元件的自由端產生位移,直接或經過比較后推動開關元件,改變開關元件的通斷狀態,達到控制被測壓力的目的。微壓壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
1.儀表參數
| 工作參數 |
普通型 |
（微壓壓力開關）防爆型 |
|
工作粘度 |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
開關元件 |
微動開關 |
密封開關 |
|
防爆等級 |
/ |
Exed II CT4~T6 |
|
外殼防護等級 |
IP65 |
IP54 |
|
環境溫度 |
-20℃~50℃ |
-20℃~50℃ |
|
介質溫度 |
0~90℃ |
0~120℃ |
|
安裝位置 |
/ |
壓力垂直向下 |
|
抗振性能 |
BL-Y500:40m/s2 |
Max. 20m/s2 |
|
重復性誤差 |
≤1.5% |
≤1.5% |
|
觸點容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
2.設定值參照表
| 序號 |
（微壓壓力開關）對應設定值調節范圍 |
耐壓 |
對應外形尺寸 |
||
|
B |
K |
W |
|||
|
01 |
0~2.5 (Kpa) |
0~2.5 (Kpa) |
-16~0 (Kpa) |
50(Kpa) |
普通：01 |
|
02 |
0~6 (Kpa) |
0~6 (Kpa) |
-10~0 (Kpa) |
||
|
03 |
0~16 (Kpa) |
0~16 (Kpa) |
-6~0 (Kpa) |
||
|
04 |
0~25 (Kpa) |
0~25 (Kpa) |
-2.5~0 (Kpa) |
||
|
05 |
0.005~0.06 (Mpa) |
0.005~0.06 (Mpa) |
-1.6~0 (Kpa) |
1.5(Mpa) |
普通：02 |
|
06 |
0.005~0.1 (Mpa) |
0.005~0.1 (Mpa) |
0~0.6 (Kpa) |
||
|
07 |
0.005~0.16 (Mpa) |
0.005~0.16 (Mpa) |
0~1.1 (Kpa) |
||
|
08 |
0.005~0.25 (Mpa) |
0.005~0.25 (Mpa) |
0~1.6 (Kpa) |
||
|
09 |
0.03~0.4 (Mpa) |
0.03~0.4 (Mpa) |
|
4(Mpa) |
普通：03 |
|
10 |
0.03~0.6 (Mpa) |
0.03~0.6 (Mpa) |
|
||
|
11 |
0.05~1 (Mpa) |
0.05~1 (Mpa) |
|
||
|
12 |
0.1~1.6 (Mpa) |
0.1~1.6 (Mpa) |
|
5(Mpa) |
|
|
13 |
0.1~2.5 (Mpa) |
0.1~2.5 (Mpa) |
|
||
|
備注：① 耐壓值的含義：即使短暫的壓力峰值也不能超過這個值。 ② W型控制器的對應外形尺寸統一為普通：01，防爆：04。 |
|||||
|
（微壓壓力開關）型 號 |
（微壓壓力開關）說 明 |
||||
|
BL-Y500- |
-□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
切換差不可調 |
|
K |
切換差可調 |
||||
|
W |
微壓開關，切換差不可調 |
||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
|||
|
02 |
|||||
|
03 |
|||||
|
04 |
|||||
|
05 |
|||||
|
06 |
|||||
|
07 |
|||||
|
08 |
|||||
|
09 |
|||||
|
10 |
|||||
|
11 |
|||||
|
12 |
|||||
|
13 |
|||||
|
連接方式 |
G |
G1/4內螺紋 |
|||
|
防爆等級 |
F |
無防爆 |
|||
|
E |
Exed II CT4-T6 |
||||
