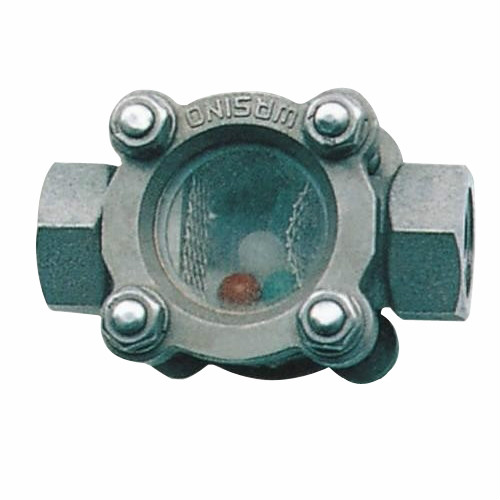

浮球水流指示器
產品特點：
1、一體化鑄造，可靠性高；
2、多種連接方式，立、臥雙用，安裝拆卸方便；
3、視窗表面玻璃清洗方便，雙視窗結構透視度高觀察更便利；
4、視窗易拆卸，維護及保養一體化設計更合理。
適用場合：
主要用與檢測渾濁的液體、氣體是否有流動。廣泛用于冷卻系統、稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。
浮球水流指示器是觀察管道內介質流動情況的必要附件。廣泛用于冷卻系統、稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。
浮球水流指示器由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通，觀察管道內設置有浮球與絲網，絲網的作用是防止浮球隨介質流出觀察管道，浮球密度低于管道傳輸的液體密度。當管道內有介質流動的時候，浮球就會浮在介質之上，并且隨著介質流動的強度晃動，這樣就可以直觀的觀察到管道內介質的流動情況了。
|
本體材質 |
碳鋼和不銹鋼 |
|
視窗材 |
鋼化硼硅玻璃（耐壓2.5MPa，耐溫≤250℃） 石英玻璃（耐壓10MPa，耐溫≤800℃） 鋁硅玻璃（6.4MPa-25MPa，耐溫≤400℃不能耐高溫及酸堿介質） |
|
密封件材 |
聚四氟乙烯 |
|
（浮球水流指示器）選型 |
（浮球水流指示器）說明 |
|||||
|
SG-FQ |
-□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表口徑 |
10 |
|
|
|
|
DN10mm |
|
15 |
DN15mm |
|||||
|
20 |
DN20mm |
|||||
|
25 |
DN25mm |
|||||
|
32 |
DN32mm |
|||||
|
40 |
DN40mm |
|||||
|
50 |
DN50mm |
|||||
|
65 |
DN65mm |
|||||
|
80 |
DN80mm |
|||||
|
100 |
DN100mm |
|||||
|
125 |
DN125mm |
|||||
|
150 |
DN150mm |
|||||
|
*** |
特殊口徑 |
|||||
|
最高耐壓值 |
PN |
1.6MPa |
||||
|
主體材質 |
S |
不銹鋼 |
||||
|
C |
碳鋼 |
|||||
|
連接形式代號 |
H |
法蘭 |
||||
|
L |
螺紋 |
|||||
|
法蘭尺寸 |
** |
新國標法蘭（用戶指定） |
||||
