流量開關在還原爐冷卻水中的應用
更新時間: 點擊:1220 所屬欄目:案例中心 Update Time: Hits:1220 Belong Column:Case多晶硅還原爐冷卻水(shui)管路中的的流量開關應用
多(duo)晶硅還原爐冷(leng)卻對于現場安全至關重要(yao),如(ru)不能及(ji)時對冷(leng)卻水(shui)進行(xing)監控,將引起氫(qing)氣泄漏,引起爆(bao)炸。熱式流(liu)量開(kai)關根據其產(chan)品(pin)特點——無(wu)可(ke)動部(bu)件(jian),全(quan)(quan)不銹鋼材質,防護等級(ji)高可(ke)全(quan)(quan)面滿足化工行業(ye)尤其是在(zai)冷卻水或是潤滑油路上,是大多數化工企業(ye)常用的開關類儀表(biao)!
多晶硅(gui)還(huan)原爐(lu)主要(yao)由底盤、含(han)夾套冷(leng)卻水(shui)(shui)(shui)(shui)的(de)鐘(zhong)罩式雙層爐(lu)體、電(dian)(dian)極、視鏡孔、混和(he)氣(qi)(qi)進(jin)氣(qi)(qi)管(guan)(guan)、混和(he)氣(qi)(qi)尾氣(qi)(qi)出氣(qi)(qi)管(guan)(guan)、爐(lu)體冷(leng)卻水(shui)(shui)(shui)(shui)進(jin)水(shui)(shui)(shui)(shui)管(guan)(guan)、爐(lu)體冷(leng)卻水(shui)(shui)(shui)(shui)出水(shui)(shui)(shui)(shui)管(guan)(guan)、底盤冷(leng)卻水(shui)(shui)(shui)(shui)進(jin)水(shui)(shui)(shui)(shui)管(guan)(guan)、底盤冷(leng)卻水(shui)(shui)(shui)(shui)出水(shui)(shui)(shui)(shui)管(guan)(guan)、電(dian)(dian)極冷(leng)卻水(shui)(shui)(shui)(shui)進(jin)水(shui)(shui)(shui)(shui)管(guan)(guan)、電(dian)(dian)極冷(leng)卻水(shui)(shui)(shui)(shui)出水(shui)(shui)(shui)(shui)管(guan)(guan)及其他(ta)附屬部件(jian)組成(cheng),爐(lu)體主體采用不銹鋼材質(zhi)。
熱式流量(liang)開關在多晶硅(gui)還原爐水冷卻(que)中的應(ying)用
還原爐里面是用(yong)純的氫氣以及(ji)三氯氫硅,在1100°條件左右進行反應,生成的(de)硅沉(chen)積(ji)在硅棒表面,慢(man)慢(man)的(de)生長,一般都(dou)要72小時(shi)以(yi)上(shang)時(shi)間不間斷(duan)的供(gong)料供(gong)電。爐(lu)壁式夾層,用(yong)循環水(shui)進行(xing)冷卻。
危險系數極高,主要體現在以下幾個方面:
1、冷卻水供(gong)應不上(shang)燒壞爐壁,濺(jian)落(luo)爐內造成(cheng)爆(bao)炸;
2、電極(ji)和視(shi)鏡是整個還原爐最(zui)脆(cui)弱的(de)地方,一(yi)定要保證冷卻水;
3、氫氣可能(neng)泄露,引(yin)起(qi)爆炸;

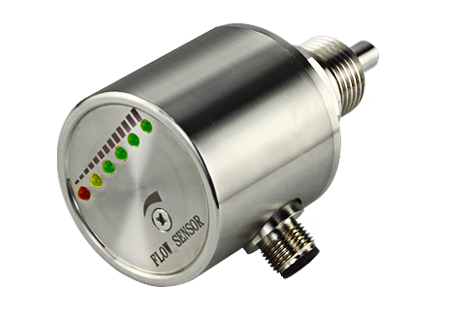

比利科技優質產(chan)品-熱(re)式流(liu)量開關
工(gong)作原(yuan)理(li):
基于熱(re)式原理,在封閉的(de)探頭(tou)內(nei)包含(han)兩個電阻(zu),其中一個被加熱(re)(re)作為探測(ce)電阻(zu),另一個未被加熱(re)(re)作為基準電阻(zu),當(dang)有介質流(liu)(liu)(liu)動(dong)時,感(gan)熱傳感(gan)器(qi)所接(jie)收到(dao)(dao)的熱量(liang)將(jiang)隨介質的流(liu)(liu)(liu)速變(bian)化(hua)而變(bian)化(hua),感(gan)熱傳感(gan)器(qi)將(jiang)這溫差信(xin)號(hao)轉化(hua)成電信(xin)號(hao),在流(liu)(liu)(liu)速達到(dao)(dao)某(mou)設定(ding)點時,熱式流(liu)(liu)(liu)量(liang)開關輸出(chu)開關量(liang)信(xin)號(hao)。

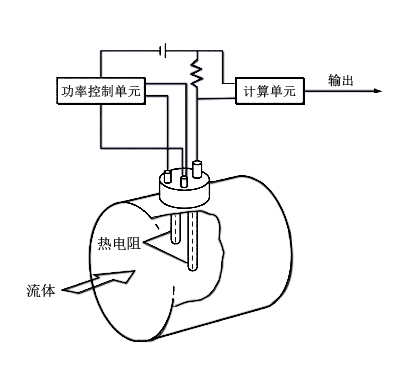

熱式流量開關原理圖

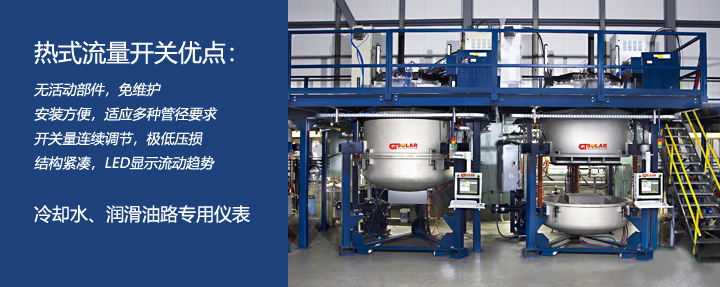

關(guan)特點(dian):
無活動(dong)部件(jian),免維護。
安裝方便(bian),一種型號適(shi)用于多種管徑要求。
開關量連續調節(jie),極低的壓力損失。
結構緊湊,LED顯示流動趨勢及開關狀態。
技(ji)術參(can)數
插入(ru)式設定范圍 |
1---150cm/s(水)3---300cm/s(油),20---2000cm/s(空(kong)氣) |
信號(hao)輸出(chu) |
PNP、NPN、繼(ji)電器(qi) |
供電 |
24V±20%DC |
接通電源 |
最(zui)大(da)400mA(PNP或(huo)NPN型)最(zui)大(da)1A@36VAC/DC(繼電器型) |
空載(zai)電流 |
最大80mA |
設定方式 |
電位器設定 |
耐(nai)壓范圍 |
100bar |
介質溫度變(bian)化 |
≤4℃/s |
響應時間 |
1…13s,典(dian)型值(zhi)2s |
初始化時間 |
約8s |
電氣保護(hu) |
反相,短路,過載保護(hu) |
防護等級 |
IP67 |
介質溫度 |
-20…90℃ 環(huan)境(jing)溫度:-20…80℃ 儲存(cun)溫度:-20…80℃ |
材質 |
探頭:不銹(xiu)鋼, 外殼(ke):不銹(xiu)鋼/鑄鋁 |
測量精(jing)度(du) |
±2% |
